Тепловизорне обследование для инспекционной проверки качества строительно-монтажных работ


При выполнении тепловизорних обследований компания получила определенный опыт применения тепловизора для инспекционной проверки качества строительно-монтажных работ. Этот опыт касается качества монтажа:

  • Металло-пластиковых окон и дверей;
  • Тепловой изоляции / утепления ограждающих конструкций;
  • «Теплых» полов / систем обогрева полов;
  • Других элементов зданий и сооружений, выполненных по современным технологиям.

Анализируя накопленный опыт мы пришли к выводам:

  • Очень часто строители, сознательно или бессознательно, нарушают технологию выполнения работ. Нами были выявлены случаи отсутствия в конструкциях утепления пароизолюючого слоя, не верного регулирования петель и петель при монтаже окон и дверей и другие отступления от общепринятых методов выполнения работ и игнорирования требований строительных норм и правил, требований поставщиков, рекомендаций проектантов;
  • Применение дешевых утеплителей, уплотнений, профилей для окон и дверей, не приводит к ожидаемому эффекту и требует дополнительных затрат инвестором на устранение дефектов.

Приведенные данные подтверждаются как и тепловые зонами съемками так опытом эксплуатации.



Тепловизорне обследование

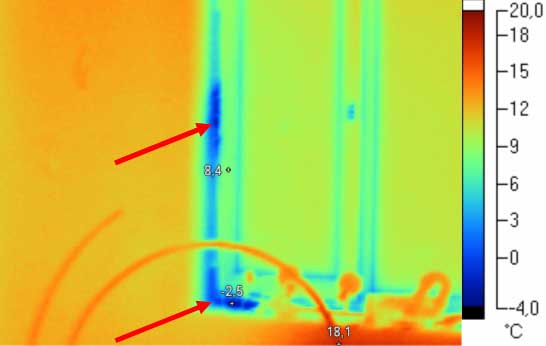

Некачественное уплотнение или отсутствие уплотнения оконного проема. По сравнению с нормально выполненным уплотнением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 34 Вт/м2, что при площади некачественного уплотнения 0,02 м2 (2 см шириной и 100 см длиной) эквивалентно дополнительным расходам природного газа 0,4 н. м3

 Тепловизорне обследование

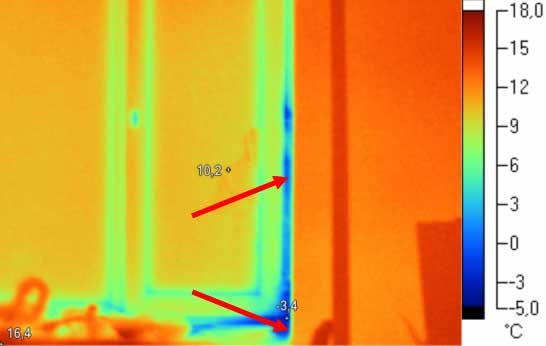

Некачественное уплотнение или отсутствие уплотнения оконного проема и подоконника. По сравнению с нормально выполненным уплотнением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 48 Вт/м2, что при площади некачественного уплотнения 0,05 м2 (5 см шириной и 100 см длиной) эквивалентно дополнительным расходам природного газа 1,5 н. м3

 Тепловизорне обследование

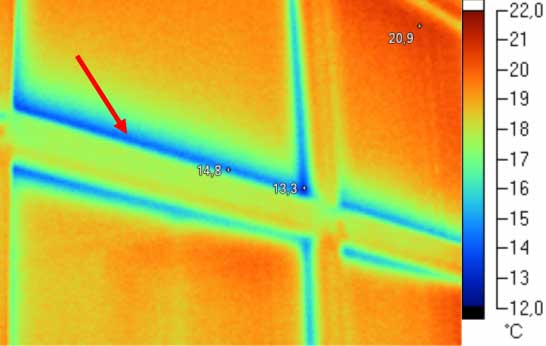

Некачественное уплотнение или отсутствие уплотнения стеклопакета. По сравнению с нормально выполненным уплотнением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 44 Вт/м2, что при площади некачественных уплотнителей 0,15 м2 (1,5 см шириной и 1000 см длиной) эквивалентно дополнительным расходам природного газа 4,0 н.м3

Учитывая, что указанные дефекты обнаружены в одной комнате, только на отопление этой комнаты перевитрачаеться 4 н.м3 природного газа

 Тепловизорне обследование

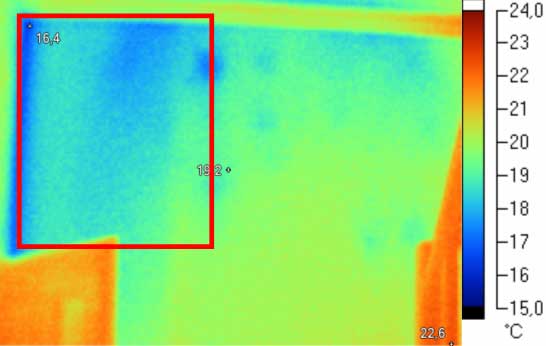

Некачественная тепловая изоляция наружной стены. По сравнению с нормально выполненным утеплением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 26 Вт/м2, что при площади некачественно выполненного утепления 4,0 м2 эквивалентно дополнительным расходам природного газа 63,0 н.м3

 Тепловизорне обследование

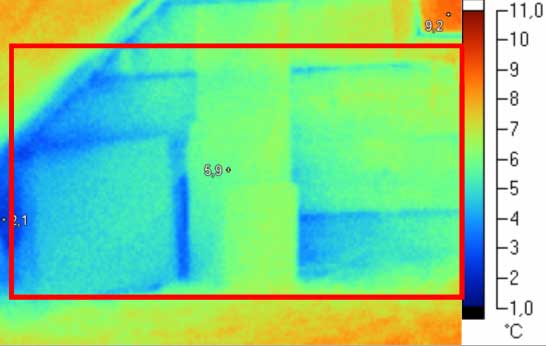

Отсутствие пароизоляции в ванной комнате вызвала увлажнения наружной стене. По сравнению с участком стены, где стена еще не увлажненная тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 136 Вт/м2, что при площади некачественно выполненного утепления 2,0 м2 эквивалентно дополнительным расходам природного газа 83,0 н.м3. Кроме того, стена продолжает зволожуватися, т.е. затраты газа будут увеличиваться ...

 Тепловизорне обследование

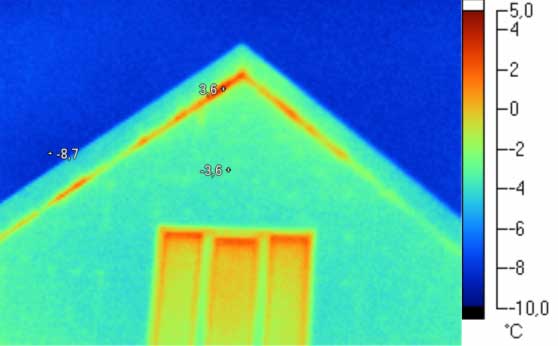

Дефекты тепловой изоляции фронтона мансардного этажа. По сравнению с нормально выполненным утеплением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 20 Вт/м2, что при площади некачественно выполненного утепления фронтона 20,0 м2 эквивалентно дополнительным расходам природного газа 247,0 н.м3

 Тепловизорне обследование

Дефекты тепловой изоляции фронтона мансардного этажа. По сравнению с нормально выполненным утеплением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 37 Вт/м2, что при площади некачественно выполненного утепления фронтона 2,0 м2 эквивалентно дополнительным расходам природного газа 45,0 н.м3

 Тепловизорне обследование

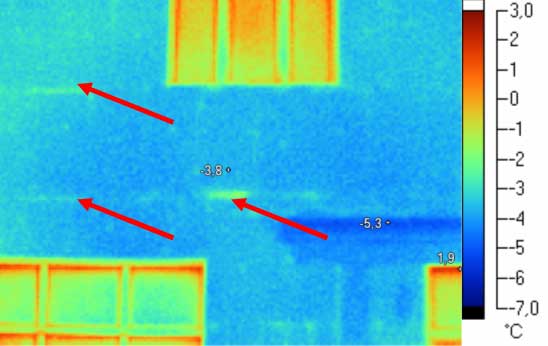

Дефекты тепловой изоляции наружной стены. По сравнению с нормально выполненным утеплением тепловой поток, и соответственно инфильтрационные потери тепла, увеличиваются на 9 Вт/м2, что при площади наружных стен выполненного утепления 180,0 м2 эквивалентно дополнительным расходам природного газа 985,0 н.м3
